해양 지속 가능성을 위한 긴밀한 협력

프로그램Tecplot
종류CFD시뮬레이션
날짜

blueOASIS에서는 Tecplot 360이 세상을 푸르게 하고 해양을 파랗게 만드는 데 필수적인 도구입니다. 이는 해양 에너지 수확 장치(풍력, 파도, 조류)의 CFD 시뮬레이션과 그 장치가 해양 생태계에 미치는 영향 분석에서부터 다음과 같은 다양한 프로젝트에 이르기까지 사용됩니다:


우리의 재생 가능 에너지 및 해양 지속 가능성 프로젝트는 방대한 양의 원시 데이터를 생성하며, 이를 효율적이고 강력한 도구를 사용해 이해하기 쉽고 보기 좋은 결과물로 전환해야 합니다. 우리의 선택은
Tecplot 360입니다.

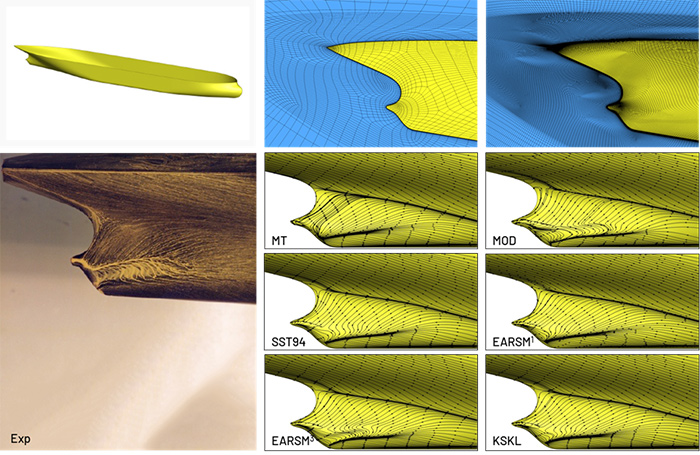

그림 1. 해양 및 해군 응용 분야
모형 크기의 KVLCC2 선박에 대해 제한 유선(limiting streamlines)과 실험 데이터를 비교하여 검증. 난류 모델링의 효과를 분석한 연구 결과(참조).

직관적인 Tecplot 360 인터페이스

blueOASIS의 엔지니어들은 오픈소스 및 상용 시각화 소프트웨어를 20년 동안 사용한 경험이 있으며, 현재도 두 종류의 도구를 병행해 사용하고 있습니다. 하지만 Tecplot 360이 가진 주요 장점 중 하나는 그래픽 사용자 인터페이스(GUI)의 단순함과 직관성으로, 새로운 사용자가 빠르게 적응할 수 있도록 돕습니다. Tecplot 360이 다른 솔루션과 차별화되는 또 다른 점은 Python API를 활용한 스크립팅 기능입니다. PyTecplot은 GUI 내에서 또는 배치(batch) 방식으로 실행할 수 있는 간단한 스크립트를 제공하며, 이를 통해 복잡한 작업 흐름을 간소화하고 프로젝트의 소중한 시간을 절약할 수 있습니다.

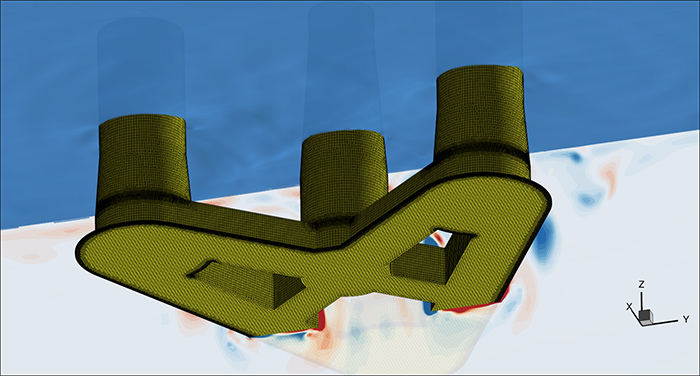

그림 2. 재생 에너지: 부유 해상 풍력 플랫폼 시뮬레이션. 대칭 평면에서의 표면 그리드, 자유 표면 등면 및 와도 분포.

데이터 시각화에서의 Tecplot 360의 뛰어남

Tecplot 360은 데이터 시각화에서도 탁월합니다. 사용자 친화적인 방식으로 이미지, 벡터, 애니메이션을 제어하고 유연하게 조정할 수 있습니다. 동일한 데이터를 다양한 방식으로 볼 수 있는 다중 보기 기능을 제공하며, 독립적이거나 상호 의존적인 형태로 프레임을 설정할 수 있습니다. 또한, Tecplot 360은 XY 플롯과 2D/3D 보기의 동기화 및 중첩 기능과 같은 다양한 시각화 모드를 지원하여 보고서 및 프레젠테이션에 적합한 데이터가 풍부한 그래픽을 생성할 수 있습니다.

Tecplot 360이 반복 작업을 단순화하다

Tecplot 360은 CFD 중심의 중요한 작업을 간소화하고 신뢰성을 높여줍니다. 예를 들어, 표면 경계 유선(또는 전단 응력선)의 계산 및 설정을 쉽게 처리합니다. 이는 유동 패턴, 재순환 및 분리 영역을 분석하고 기하학적 최적화를 이끄는 중요한 유체 역학적 요소입니다. Tecplot 360은 이 외에도 버튼 하나로 생성되는 등고선 플롯, 단면에서의 접선 벡터, 임의 단면 생성, 볼륨 유선 제어 및 정확성 등 많은 중요한 기능을 제공합니다.

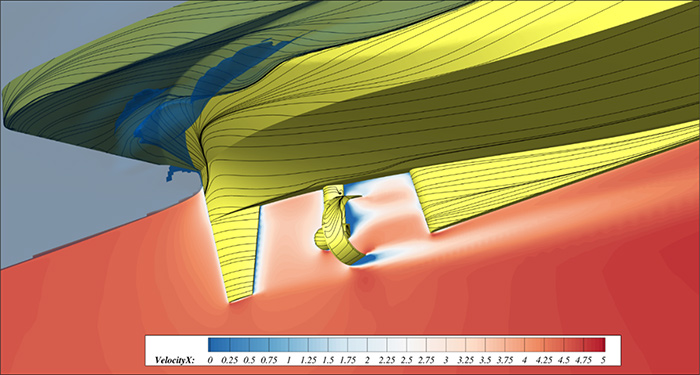

그림 3. 해양 및 해군 응용 프로그램: 자유 표면 효과를 포함한 추진된 추가 선박의 시뮬레이션. 기하학, 자유 표면 등가 표면, 속도장의 x-구성 요소의 대칭 위치에서 슬라이스 및 표면 제한 유선.

오픈소스 및 상용 도구의 통합

blueOASIS는 Tecplot 360과 오픈소스 도구를 병행하여 두 가지 도구의 장점을 모두 활용합니다. 현재 우리는 Tecplot 360/PyTecplot과 Blender(오픈소스 고급 렌더링 도구)의 결합을 통해 더욱 사실적인 이미지와 애니메이션을 생성하는 작업을 진행하고 있습니다.

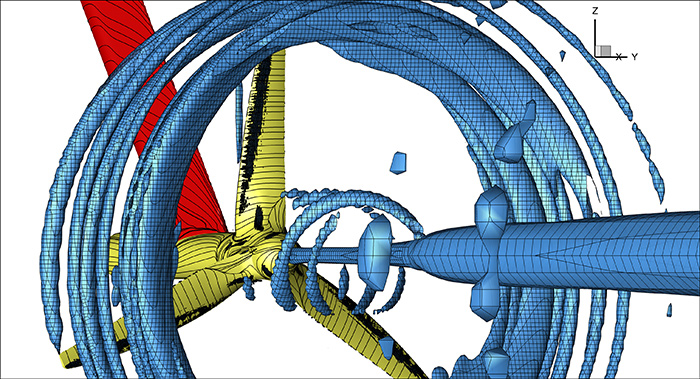

그림 4. 조류/조류 터빈: 사용된 셀을 보여주는 제한 유선형과 q-인자 등면.

Tecplot 360/PyTecplot은 blueOASIS의 재생 가능 에너지 및 해양 지속 가능성 프로젝트에서 데이터 처리와 시각화를 위한 선호 도구로, 기존 문제에 대한 새로운 해결책을 모색하는 데 있어 효율적이고 지속 가능한 솔루션을 제공합니다.
