뉴욕 요트 클럽 아메리칸 매직 "패트리어트" 공기역학 흐름 시각화

​

뉴욕 요트 클럽 아메리칸 매직 팀은 AcuSolve를 사용하여 Altair Hyperworks CFD의 솔루션을 시각화하는 데 도움을 주기 위해 공기역학 워크플로우의 일부로 Tecplot 360을 활용합니다. 공기역학과 유체역학의 균형에 따라 AC75 요트의 성능이 달라지기 때문에 설계 연구가 중요합니다. 이 사례 연구에서 Tecplot 360은 강력한 CFD 후 처리 및 시각화 도구로 사용됩니다.

​

AC75 요트의 성능은 돛과 선체의 공기역학과 포일의 유체역학의 균형에 의해 좌우됩니다.공기력은 요트의 엔진이기 때문에 설계 변화를 잘 이해하는 것이 매우 중요합니다.

​

American Magic은 Tecplot 360을 사용하여 Altair의 AcuSolve 내에서 생산되는 CFD 솔루션을 시각화합니다. Teccplot 360은 쉽게 스크립트를 작성할 수 있고 표준화된 출력을 생성할 수 있기 때문에 이 작업에 적합합니다.그 결과, 요트의 공기역학적 연구는 두 개의 별개의 시뮬레이션 작업 흐름으로 분할되었습니다.

​

​

공기역학적 데이터 생성

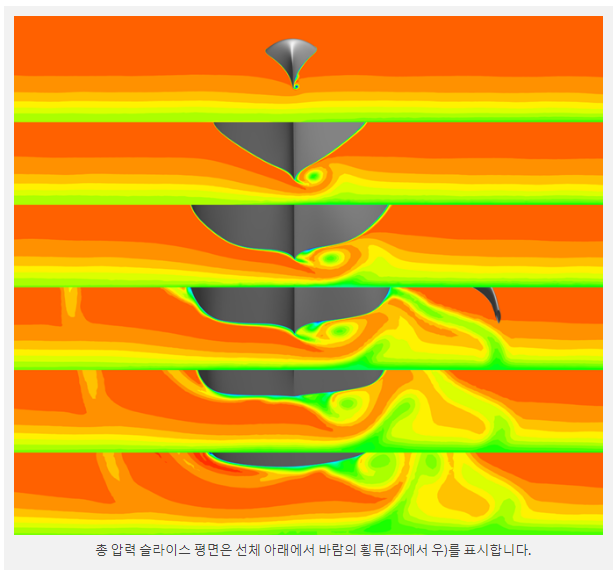

첫 번째 워크플로우는 속도 예측 프로그램(VPP)에 공급할 공기역학적 데이터를 생성하는 것입니다.이를 위해 American Magic 엔지니어는 입력 매개 변수 범위에 걸쳐 힘과 모멘트를 정의하기 위해 수천 번의 시뮬레이션을 실행합니다.모든 조건에서 PyTecplot 스크립트(360의 Python API)를 사용하여 표준 흐름 시각화 이미지 패키지를 출력합니다. 이 워크플로우를 통해 팀은 이미지 파일로 다운샘플링함으로써 대량의 솔루션 데이터를 효율적으로 관리할 수 있습니다. 이미지 파일은 결과에 관심가질 만한 내용이 표시될 경우 참고할 수 있습니다.

​

​

디자인 변화에 대한 연구

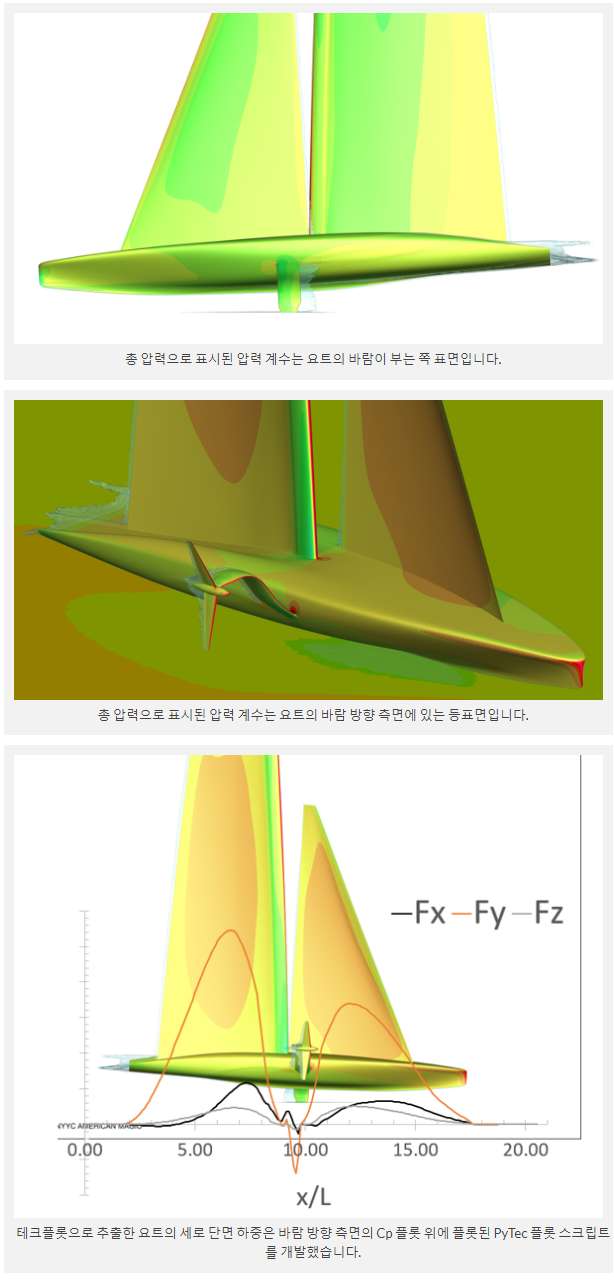

두 번째 워크플로우는 설계 변형에 대한 보다 상세한 연구입니다. 특정 흐름 기능을 시각화하기 위해 심층 분석이 필요할 수 있습니다. 상세한 분석의 한 예로는 PyTecplot 스크립트(Tecplot Support 팀에서 제공)를 사용하여 요트의 길이에 따른 힘 성분 분포를 표시하고 시각화할 수 있습니다. 이 그래픽 오버레이를 통해 엔지니어는 기하학적 변화의 영향을 더 잘 이해할 수 있습니다.

​

​

​

아메리칸 매직 – 요약

American Magic은 AC75 요트의 공기역학적 설계 프로세스 전반에 걸쳐 Tecplot 360을 사용합니다. 360은 에어로 데이터베이스를 만드는 동안 많은 수의 이미지를 생성할 수 있습니다. 이러한 이미지는 관심이 되는 경우를 분류하고 이를 이해할 수 있는 핵심 요소입니다.

​

그러나 360은 결과를 시각화하기 위한 것이 아니라 강력한 분석 도구이기도 합니다. 설계 프로세스 후반부에 American Magic은 360의 Python API를 사용하여 특정 설계에 대한 자세한 분석을 수행합니다. 전반적으로 Teccplot 360은 CFD 데이터를 후처리하고 시각화할 수 있는 기능적이고 유연한 도구로서 AC75 요트의 성능을 이해하고 개선하는 데 도움이 됩니다.
